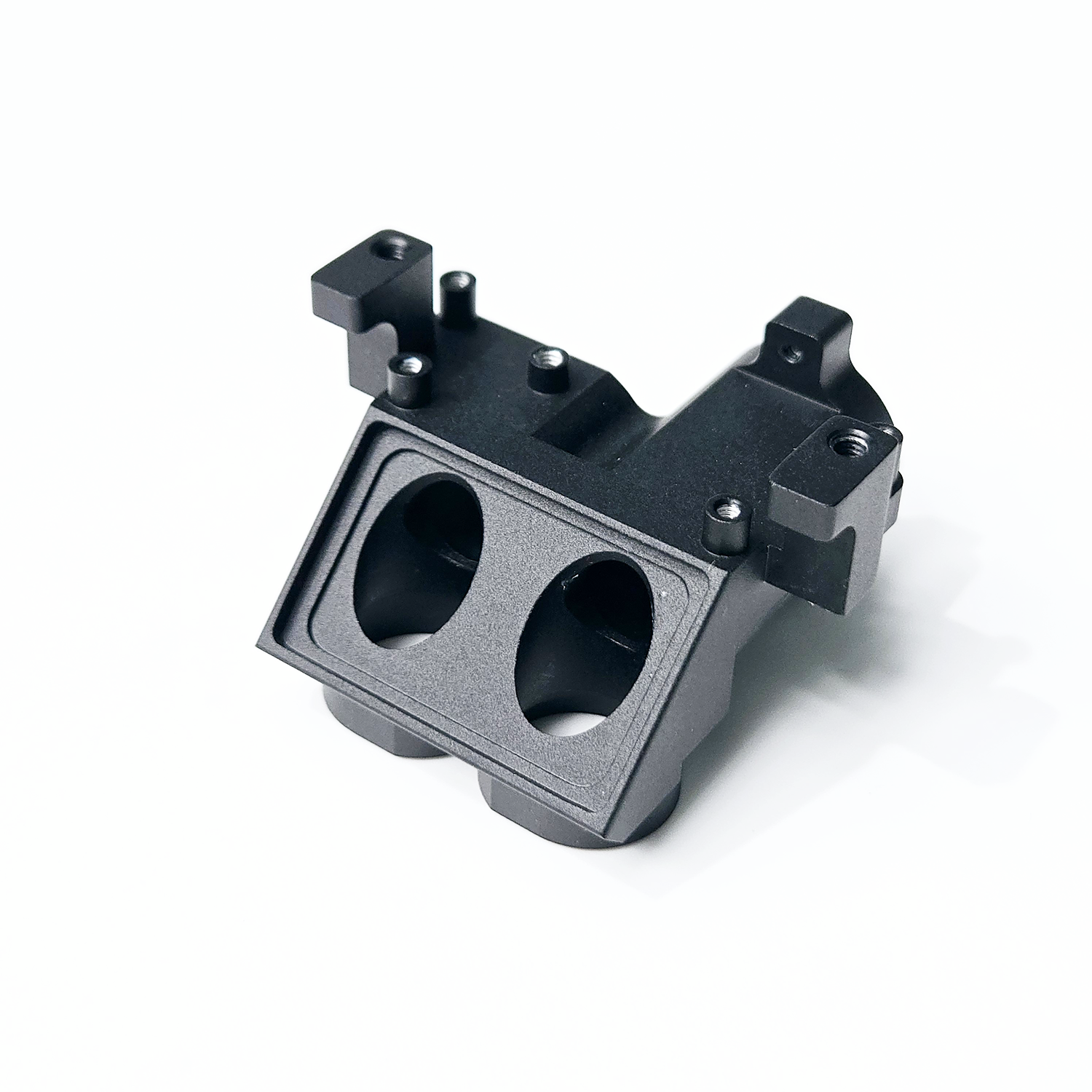

Что необходимо сообщить при заказе металлических деталей с ЧПУ
Предоставьте точные технические чертежи и проектные спецификации
Предоставьте полные и подробные технические чертежи для обработки с ЧПУ
Правильное выполнение начинается с четкой документации. При разработке деталей инженеры обычно используют CAD-программы для создания 3D-моделей, а также детализированных 2D-чертежей, соответствующих стандарту ASME Y14.5 для работ с ЧПУ. Хорошие чертежи должны показывать несколько ракурсов, включать разрезы при необходимости и четко обозначать важные детали, такие как резьба или углубления в металле. Когда для прототипов требуются изменения, критически важно отслеживать версии. Некоторые компании внедряют информацию непосредственно в файлы, например «Редакция 1.2, изготовлена из алюминия 6061», чтобы все участники процесса были в курсе и предотвратить ошибки в ходе производства.
Укажите критические размеры, допуски и параметры поверхностной шероховатости
Определите критически важные функции, требующие жестких допусков, таких как ±0,001", и отделите их от стандартных зон с допуском ±0,005". Используйте символы GD&T для четкого определения геометрических требований:
| Тип допуска | Распространённое применение | Влияние на стоимость |
|---|---|---|
| Плоскостность ≤0,003" | Поверхности уплотнений | +15-20% |
| Коаксиальность ≤0,002" | Вращающихся валов | +25-30% |
| Шероховатость поверхности должна соответствовать функции — укажите Ra 32 µin для посадочных мест подшипников и Ra 125 µin для некритичных поверхностей, чтобы избежать ненужной обработки. |
Учитывайте внутренние радиусы углов и ограничения инструментов при проектировании
Избегайте острых внутренних углов, применяя радиусы ≥⅓ глубины полости. Например:
- паз глубиной 0,5" — минимальный радиус угла 0,167"
Малые радиусы требуют использования инструментов уменьшенного размера, что увеличивает цикл обработки до 40% (Machinery’s Handbook 2022). Для тонких стенок менее 0,04" явно укажите "No Radius", чтобы обозначить необходимость вторичной операции электроэрозионной обработки (EDM).
Проектируйте сложные кривые и переменные радиусы с учетом технологичности изготовления
При проектировании органических форм ограничивайте изменения кривизны до ≥5° на 0,1 дюйма для обеспечения стабильности траекторий инструмента. Для автомобильных прототипов, требующих поверхностей класса А:
- Преобразуйте поверхности NURBS в формат STEP AP242
- Упрощайте сопряжения с помощью касательных дуг вместо сплайнов
- Укажите «Не допускается ручная доводка» в примечаниях к чертежу
Раннее взаимодействие с операторами станков может сократить время программирования CAM на 30%, сохраняя при этом замысел проекта.
Четко определите требования к материалам и выбор металла
Указывайте точные типы металлов и марки материалов для обработки на станках с ЧПУ
Точность начинается с четких спецификаций материала. Различайте сплавы, такие как алюминий 6061-T6 и 7075-T651: 6061 обеспечивает лучшую обрабатываемость (относительный показатель 90 %), тогда как 7075 обеспечивает более высокую прочность (предел текучести 83 тыс. фунтов на кв. дюйм). Техническая документация должна включать:
- Полные стандарты материала (ASTM B211, AMS 4125)
- Условия термообработки (закалка T6, отжиг в растворенном состоянии)
- Требуемые сертификаты (отчеты о тестировании на заводе, соответствие RoHS)
Знание распространенных металлов и пластиков, используемых в проектах ЧПУ
Обработка на станках с ЧПУ поддерживает широкий спектр материалов, каждый из которых подходит для конкретных применений:
| Материал | Ключевые свойства | Общие применения |
|---|---|---|
| Алюминий 6061 | Легкий вес, отличная обрабатываемость | Авиакосмические компоненты |
| Нержавеющая сталь 316 | Стойкость к коррозии, долговечность | Морское оборудование |
| Титановый сплав Grade 5 | Высокое соотношение прочности и веса | Медицинские импланты |
| Пластик PEEK | Стойкость к химическим веществам, низкое трение | Запчасти для полупроводников |
Правильный выбор материалов позволяет избежать чрезмерной инженерной сложности; специальные металлы могут стоить на 300–500 % дороже стандартных марок без функциональных преимуществ.
Применяйте принципы удобства производства (DFM) на ранних этапах
Обратитесь к производителям за обратной связью по DFM до окончательного утверждения конструкции
Внедряйте принципы удобства производства (DFM) на ранних этапах, привлекая партнеров по ЧПУ во время создания прототипов. Данные отрасли показывают 70 % производственных затрат определяются на этапе проектирования, поэтому крайне важна ранняя обратная связь. Обмен предварительными моделями помогает выявить такие проблемы, как ограничения доступа инструмента или неэффективное использование материалов, еще до начала производства.
Сочетайте сложность с затратами и сроками изготовления, применяя лучшие практики DFM
Упрощайте геометрию, не снижая эксплуатационных характеристик, с помощью проверенных стратегий:
- Заменяйте сложные 3D-контуры стандартизированными углами, когда это возможно
- Объединяйте несколько элементов в одну операцию
- Используйте стандартные размеры крепежа вместо специальных резьб
Эти подходы сокращают время механической обработки на 18–35%, согласно исследованиям в области прецизионной инженерии, при сохранении структурной целостности.
Оцените компромиссы между пятиосевой и трехосевой обработкой
| Фактор | обработка с тремя осями | обработка на 5 осях |
|---|---|---|
| Сложность настройки | Низкий (одна ориентация) | Высокий (многоосевые траектории) |
| Срок исполнения | 5–7 дней | 8–12 дней |
| Потенциал точности | ±0.005" | ±0.002" |
Используйте пятиосевую обработку только для сложных геометрий или при необходимости углового доступа, чтобы контролировать затраты и сроки поставки.
Избегайте избыточной сложности: согласовывайте конструкцию с функциональными требованиями
Замените чрезмерно жесткие допуски аэрокосмического класса (±0,0005") на коммерческие стандарты (±0,005"), если это допустимо. Согласно опросу 2023 года 62% переработанных деталей сохранили производительность, одновременно снизив производственные затраты на 29% за счет рационализации спецификаций.
Установите четкие стандарты контроля качества и проверки
Определите требования к проверке: 100% тестирование или выборочный контроль по AQL
Уровень проверки должен соответствовать степени важности конкретного применения. Когда речь идет о деталях для аэрокосмической отрасли, нет места компромиссам. Мастерские проводят полную размерную проверку каждой отдельной детали с использованием координатно-измерительных машин, чтобы соответствовать сверхжестким требованиям по допускам, указанным в стандартах ISO 2768. В автомобильной отрасли подход иной, поскольку здесь выпускается огромное количество единиц продукции одновременно. Большинство производителей придерживаются выборочного контроля по уровню AQL в соответствии с руководствами MIL-STD-105E. Это дает им достаточную статистическую уверенность без необходимости проверять каждую деталь. В типичных операциях ЧПУ большинство мастерских разработали различные уровни строгости контроля. Обычные детали, как правило, проходят проверку по уровню AQL II, тогда как медицинские изделия класса 3 требуют полной, сквозной проверки от начала до конца, поскольку безопасность пациентов не может быть поставлена под угрозу.
Обеспечьте точность с помощью проверки и отчетности по жестким допускам
Хотя фрезерование с ЧПУ обеспечивает воспроизводимость ±0,001", стабильные результаты зависят от структурированной проверки:
- Проверка первого образца для подтверждения точности программы
- Промежуточные проверки с использованием лазерных микрометров для корректировок в режиме реального времени
- Окончательная проверка в соответствии с требованиями ASME Y14.5 по GD&T
Поставщики должны сообщать о отклонениях, превышающих 50% от допускового диапазона, например, допускается корректировка ±0,01 мм при спецификации ±0,02 мм, без необходимости переделки. Для декоративных поверхностей необходимо указывать допустимую глубину царапин (≤0,1 мм в соответствии с AS9100 Rev D), чтобы минимизировать отбраковку, не добавляющую ценности.
