CNC-svarvning kontra fräsning: Vilken bearbetningsprocess är bäst för ditt projekt

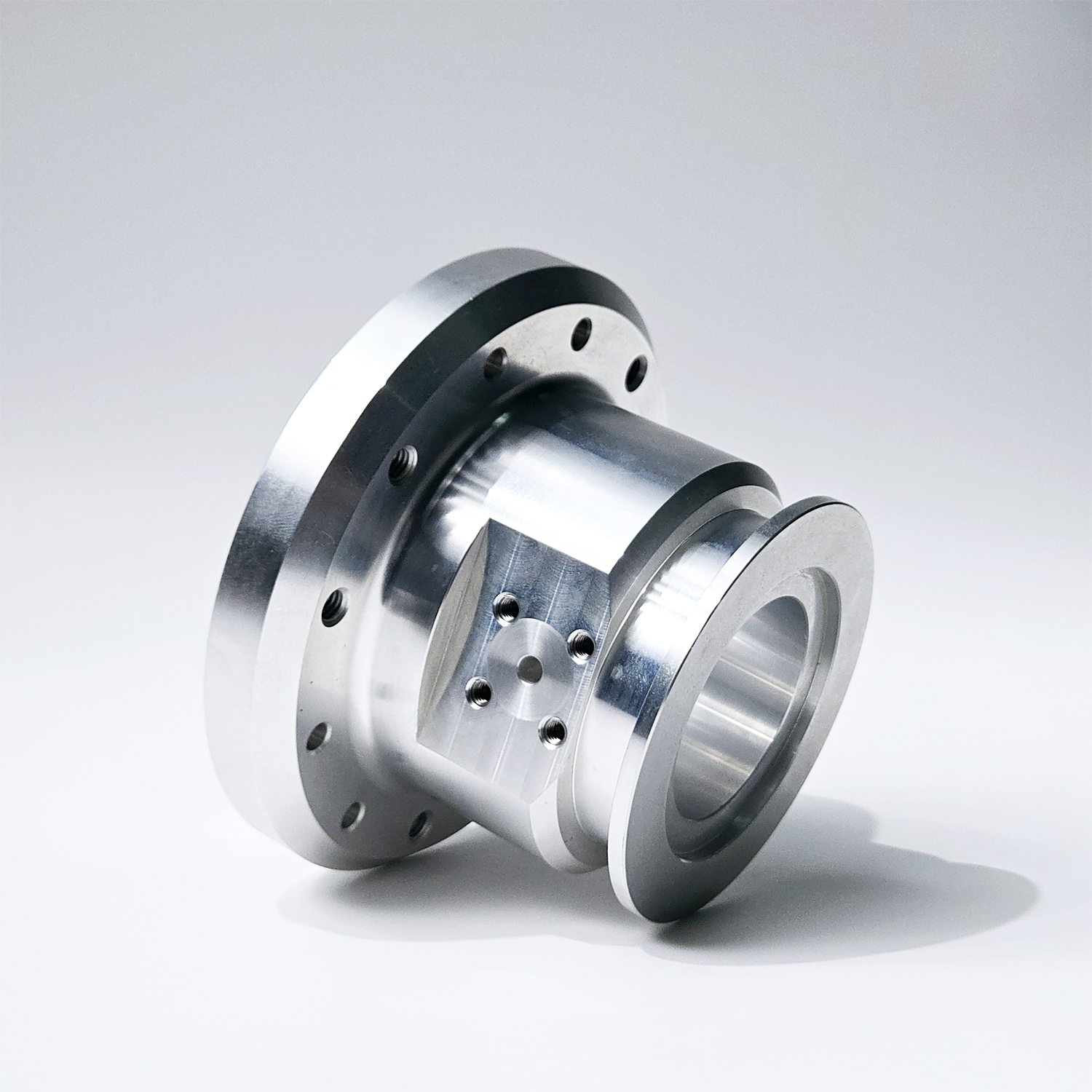

Förståelse av CNC-svarvning och dess kärnapplikationer

Grundläggande principer för CNC-svarvning

CNC-svarvning fungerar genom att avlägsna material från något som roterar medan skärverktygen hålls stilla, vilket gör det möjligt att tillverka alla typer av runda delar. Detta skiljer sig från fräsoperationer där allt förblir stilla utom det rörliga skärhuvudet. Hela idén bakom svarvning bygger på rotationssymmetri, vilket är logiskt när man tittar på vanliga föremål som motorkolv, rörkopplingar och de metallringar som används i maskiner. De flesta moderna CNC-svarlar är idag utrustade med datorstyrning som hanterar hastigheter, matning och exakt placering av skärverktyg. Vissa avancerade maskiner kan faktiskt upprätthålla mått inom ungefär en halv tusendels millimeter, vilket tillverkare verkligen behöver för delar som måste passa perfekt samman utan något spel.

Hur verktygsrörelse och arbetsstyckets rotation definierar svarvning

När man bearbetar delar på en svarv maskin rör sig skärverktyget fram och tillbaka längs både X- och Z-riktningarna samtidigt som arbetsstycket snurrar. Denna rörelse möjliggör exakt formning eftersom vi kan kontrollera exakt hur mycket material som tas bort vid varje gång. Vid avändningsoperationer skär verktyget över änden av komponenten i rät vinkel mot dess rotationsriktning, vilket ger ytor som blir fina och platta. Konisk svarvning fungerar dock annorlunda – här lutar operatören verktyget lätt så att det skapar de konformade former som många delar kräver. Moderna maskiner är kapabla att köras vid otroligt höga hastigheter, ibland upp till 10 000 varv per minut. Dessa högre spindelhastigheter gör verkligen skillnad för den slutliga produktkvaliteten eftersom de lämnar färre synliga verktygsspår och minskar oönskade vibrationer som kan påverka måttnoggrannheten.

Typiska användningsområden för CNC-svarvning inom industrin

CNC-svarvning används brett för tillverkning av rotationssymmetriska komponenter inom viktiga branscher:

• Bilindustrin : Motorkläppar, kolvringsfjädrar och växellådsaxlar
• Luftfart : Hydrauliska kopplingar, turbinaxlar och landningsställslager
• Medicinsk : Ortopediska implantat, handtag till kirurgiska verktyg och sprutbehållare

A studie från 2024 om precisionsbearbetning fann att 78 % av cylindriska medicinska komponenter tillverkas genom svarvning på grund av dess förmåga att uppnå utmärkta ytfinish (Ra ≤ 0,8 μm), vilket är kritiskt för sterilisering och biokompatibilitet.

Bearbetningsnoggrannhet och ytfinish i svarvoperationer

Att uppnå högprecisionsmätningar i storleksordningen plus/minus 0,01 mm kräver vanligtvis stabila verktygsuppsättningar tillsammans med maskinbäddar som effektivt dämpar vibrationer. När det gäller avslutande bearbetning gör diamantbelagda skärverktyg verkligen skillnad, genom att minska ytjämnheten till mellan Ra 0,4 och Ra 0,8 mikrometer. Maskiner för svarvning och fräsning med roterande verktyg öppnar också upp många möjligheter. De kan hantera uppgifter som borning tvärs över axeln eller skapa plana ytor på cylindriska delar, vilket går långt bortom vad standardsvarv kan prestera. Men här kommer blicken: svarvoperationer räcker inte till när man ska bearbeta komplexa former som inte är cirkulära. Då blir fräsning den primära lösningen för dessa typer av utmaningar i tillverkningsverkstäder över hela världen.

Utforska CNC-fräsning: Möjligheter och vanliga tillämpningar

Grundläggande om CNC-fräsoperations

Vid CNC-fräsning roterar flerpunktsverktyg och avlägsnar material från en arbetsblank som hålls stilla under processen. Denna uppställning fungerar mycket bra vid tillverkning av komplicerade former såsom spår, fickor och svåra 3D-konturer som skulle vara svåra att tillverka på något annat sätt. Vad som sker här är ganska enkelt – den bearbetade delen rör sig inte alls medan skärverktyget rör sig i tre, fyra och ibland till och med fem olika riktningar. Plattfräsning, periferifräsning och gängfräsning är bara några av de vanliga uppgifter som utförs av dessa maskiner. Moderna högkvalitativa CNC-fräsar kan idag uppnå extremt tajta toleranser, inom ±0,0005 tum. En sådan precision gör dem oumbärliga inom branscher där noggrannhet är avgörande, exempelvis inom flygteknik, bilindustri och tillverkning av medicintekniska produkter.

Hur fräsning skiljer sig från svarvning när det gäller verktygs- och arbetsstyckedynamik

Fräsning fungerar annorlunda jämfört med svarvning, där arbetsstycket roterar och ett enskilt skärverktyg utför arbetet. Istället hålls arbetsstycket stilla vid fräsning, medan ett roterande verktyg med flera skärpunkter rörs längs flera axlar. Med denna metod kan tillverkare skapa alla typer av former som inte fungerar särskilt bra med traditionell svarvning. Tänk på plana ytor, komplexa kugghjul eller till och med lådliknande husningar – alla dessa kan tillverkas med frästekniker. Moderna femaxliga fräscenter tar detta ytterligare genom att kunna bearbeta fem olika sidor av en komponent under en enda operation. Detta minskar risken för fel på grund av hantering av delar mellan operationer och öppnar möjligheter att skapa mycket mer komplicerade geometrier. För företag som arbetar med prototyper eller små serier av detaljrika komponenter blir CNC-fräsning särskilt viktig eftersom den hanterar sådana intrikata konstruktioner mycket bättre än andra bearbetningsprocesser.

Vanliga industriella tillämpningar av CNC-fräsning

CNC-fräsning stödjer krävande applikationer som kräver hög noggrannhet och designflexibilitet:

• Luftfart : Turbinblad, strukturella fästen och lättviktiga aluminiumkomponenter
• Bilindustrin : Motorblock, växellådsgehäus och upphängningsdelar
• Medicinsk : Implantat och kirurgiska instrument tillverkade av biokompatibla material
• Elektronik : Kylkroppar, hus och precisionskopplingar

A tillverkningsrapport 2024 avslöjade att 68 % av flyg- och rymdindustriföretag är beroende av 5-axlig fräsning för kritiska komponenter, vilket understryker dess betydelse inom avancerad konstruktion.

Uppnå precision och ytqualitet vid fräsning

Ytor med ytråheten under 8 µin Ra kan uppnås genom optimerade spindelvarvtal, verktygsbanestrategier och avancerade verktygsbeläggningar. Viktiga faktorer som påverkar kvaliteten inkluderar:

• Verktygsstyvhet : Karbid- eller diamantbelagda verktyg minimerar avböjning och vibrationer
• Kylsystem : Förhindrar termisk expansion i värmekänsliga material som titan
• Maskinjustering : Laserjustering säkerställer mikrometerprecis positionsnoggrannhet

Flervalsfräsning minskar behovet av ompositionering och håller toleranser inom ±0,0002 tum – avgörande för kritiska tillämpningar.

Viktiga skillnader mellan CNC-svarvning och fräsning

Verktygsrörelse: Rotering kontra stationär uppsättning

Det som verkligen skiljer dessa processer åt är hur materialet rör sig under drift. När vi talar om CNC-svarvning så snurrar arbetsstycket mycket snabbt, vanligtvis någonstans mellan 1 000 och 3 000 varv per minut. Samtidigt hålls skärverktyget på plats och utför radiella snitt. Denna uppställning fungerar bäst vid tillverkning av runda eller konformade föremål, såsom olika typer av axlar och bussningar. Å andra sidan fungerar det annorlunda vid CNC-fräsning. Här hålls arbetsstycket fixerat medan det är skärverktyget självt som rör sig i olika riktningar. Verktyget har flera skärpunkter och kan röra sig längs flera axlar, vilket gör att det kan skapa alla typer av former – från enkla plana ytor till komplexa vinklar och oregelbundna konturer. Tänk på kugghjul eller innehållande komponenter för maskiner där denna mångsidighet kommer väl till pass.

Jämförelser av noggrannhet, ytfinish och toleranser

Svarvning ger generellt sett tätare toleranser (±0,001"–0,005") och jämnare ytor (0,8–1,6 μm Ra) för symmetriska delar på grund av kontinuerlig kontakt under rotation. Fräsning uppnår jämförbar dimensionell kontroll (±0,002"–0,010"), även om komplexa geometrier kan kräva ytterligare avslutande steg. För icke-runda detaljer som spår eller fickor erbjuder fräsning bättre precision och konsekvens.

Processflexibilitet och komplexitet för olika geometrier

När det gäller tillverkning fungerar svarvning bäst för saker som är runda eller cylinderformade. Fräsning däremot hanterar alla typer av olika former, från vinklade ytor till gängade hål och till och med komplexa tredimensionella former. Den senaste generationen fleraxliga fräs-svarv-maskiner har förändrat spelreglerna något, vilket gör att verkstäder kan kombinera dessa två metoder i en och samma uppsättning, vilket sparar tid och pengar. Det är dock fortfarande värt att notera att traditionell fräsning behåller sin ställning när det gäller delar som inte bara är enkla cirklar eller har flera plana sidor. Detta gör fräsning särskilt användbart för att skapa detaljerade konstruktioner som skulle vara omöjliga med vanliga svarvtekniker ensamt.

Hur man väljer mellan CNC-svarvning och fräsning för sitt projekt

Anpassa delgeometri och funktionskrav till rätt process

CNC-svarvning fungerar mycket bra för delar som är symmetriska kring en axel, som axlar, burrar och liknande. Men när designen innehåller avvikande detaljer, till exempel sexkantiga former, djupa fickor eller krökta ytor, är det här CNC-fräsning börjar lysa. Maskinerna kan röra sig i flera riktningar, vilket gör dem mycket mer flexibla för komplexa geometrier. En ny rapport från Machining Processes 2024 visade också ganska intressanta resultat. De undersökte olika typer av projekt och upptäckte att cirka 78 % uppnådde bättre dimensionsnoggrannhet när de bytte från svarvning till fräsning för dessa icke-cylindriska detaljer. Det är inte så konstigt egentligen, eftersom de extra rörelsemöjligheterna helt enkelt ger tillverkarna större kontroll över svårhanterliga former.

Materialöverväganden vid val mellan CNC-svarvning och fräsning

• Metaller : Aluminium och mässing presterar väl i båda processer; hårdhärdat stål är vanligtvis bättre lämpat för fräsning på grund av verktygsengagemang och precisionskrav
• Plaster : Svarvning minskar avlamineringsrisker i akryl, medan fräsning hanterar fiberförstärkta polymerer mer effektivt
• Kompositmaterial : Fräsning hjälper till att minska verktygsslitage i slipande material som kolfiber

Svarvning förbrukar 15–20 % mindre energi än fräsning för mjuka metaller, vilket gör den mer kostnadseffektiv för högvolymproduktion av enkla cylindriska delar.

Produktionsvolym, effektivitet och kostnadseffektivitet

När produktionsvolymen överstiger cirka 500 delar minskar CNC-svarvning de enskilda delkostnaderna med ungefär 30 till 40 procent eftersom det fungerar mycket snabbare och kräver färre inställningssteg. För mindre serier mellan 50 och 200 enheter, särskilt när det gäller komplicerade komponenter, är fräsning ofta ekonomiskt fördelaktigare eftersom maskinerna kan hantera flera verktyg samtidigt utan att behöva extra processer. Många verkstäder kombinerar idag faktiskt båda metoderna – genom att först utföra grovformning med svarvning och sedan avsluta detaljerna med fräsning – vilket ger dem den bästa balansen mellan hastighet och kvalitet i tillverkningsscenarier med måttlig till hög volym.

Kostnadsanalys och framtida trender inom CNC-bearbetning

Jämförelse av inställning, verktyg och driftskostnader

När det gäller installationskostnader har CNC-svarvning oftast fördelen eftersom fixturerna är mycket enklare, särskilt när det gäller runda delar. Fräsning å andra sidan kräver mycket mer komplicerad programmering och ofta verktygsbyte, även om detta gör att tillverkare kan producera mycket detaljerade former i ett enda svep. Verktygskostnaderna tenderar att snabbt öka vid fräsoperationer eftersom verkstäder behöver många olika typer av slutfräsar och skärblad bara för att hantera konturer, hål och fickor i material. För företag som kör stora serier av rotationssymmetriska artiklar är svarvning ekonomiskt rimlig eftersom varje enhet blir billigare. Men för de svårhanterliga prismatiska formerna eller något med komplex geometri som inte kan uppnås genom enkel rotation är fräsning värt den extra investeringen trots de högre initiala kostnaderna.

Avkastning på investering vid låga och höga produktionsvolymer

När man tillverkar prototyper i små serier ger CNC-fräsning konstruktörer mycket större frihet utan att spräcka banken, särskilt användbart inom områden som flyg- och rymdindustrin där delar måste passa samman med högsta precision. För större produktionsjobb, som tillverkning av bilmotorer, ger svarvning oftast bättre avkastning eftersom det går snabbare och lämnar mindre spillmetall. Enligt forskning publicerad förra året kan företag som kombinerar svarvning för initial formning med fräsning för detaljarbeten minska sina kostnader per enhet med mellan 12 och 18 procent vid tillverkning av över tiotusen delar. Detta tillvägagångssätt är både ekonomiskt och praktiskt meningsfullt för tillverkare som vill balansera kvalitet med budgetrestriktioner.

Kommande trender: Automatisering, fleruppgiftsmaskiner och hållbarhet

Sedan 2022 har datorstyrda bearbetningscenter utrustade med artificiell intelligens minskat fel under produktionen med cirka 34 %. Dessa smarta system justerar hela tiden matningshastigheter och anpassar verktygsbanor under arbetet, vilket innebär att mindre material slösas bort och att komponenterna får en konsekvent hög kvalitet. De nyare multifunktionsmaskinerna kan utföra svarv- och fräsoperationer samtidigt, så tillverkningstiden för komplicerade delar, såsom de som används i jetmotorer, minskar med ungefär 40 %. Grön tillverkning är inte längre bara ett buzzord heller. En aktuell undersökning visade att närmare två tredjedelar av verkstäderna gör förändringar, till exempel genom att integrera återvunna metaller i sina processer eller byta till motorer som förbrukar mindre el, vilket minskar den totala energianvändningen med cirka 15 %. De flesta företag som följer dessa tillvägagångssätt uppfyller naturligt ISO 14001-kraven samtidigt som de fortfarande producerar delar som uppfyller de stränga toleranser kunderna kräver.
