Quelles sont les techniques clés de formage de tôlerie pour les pièces de précision

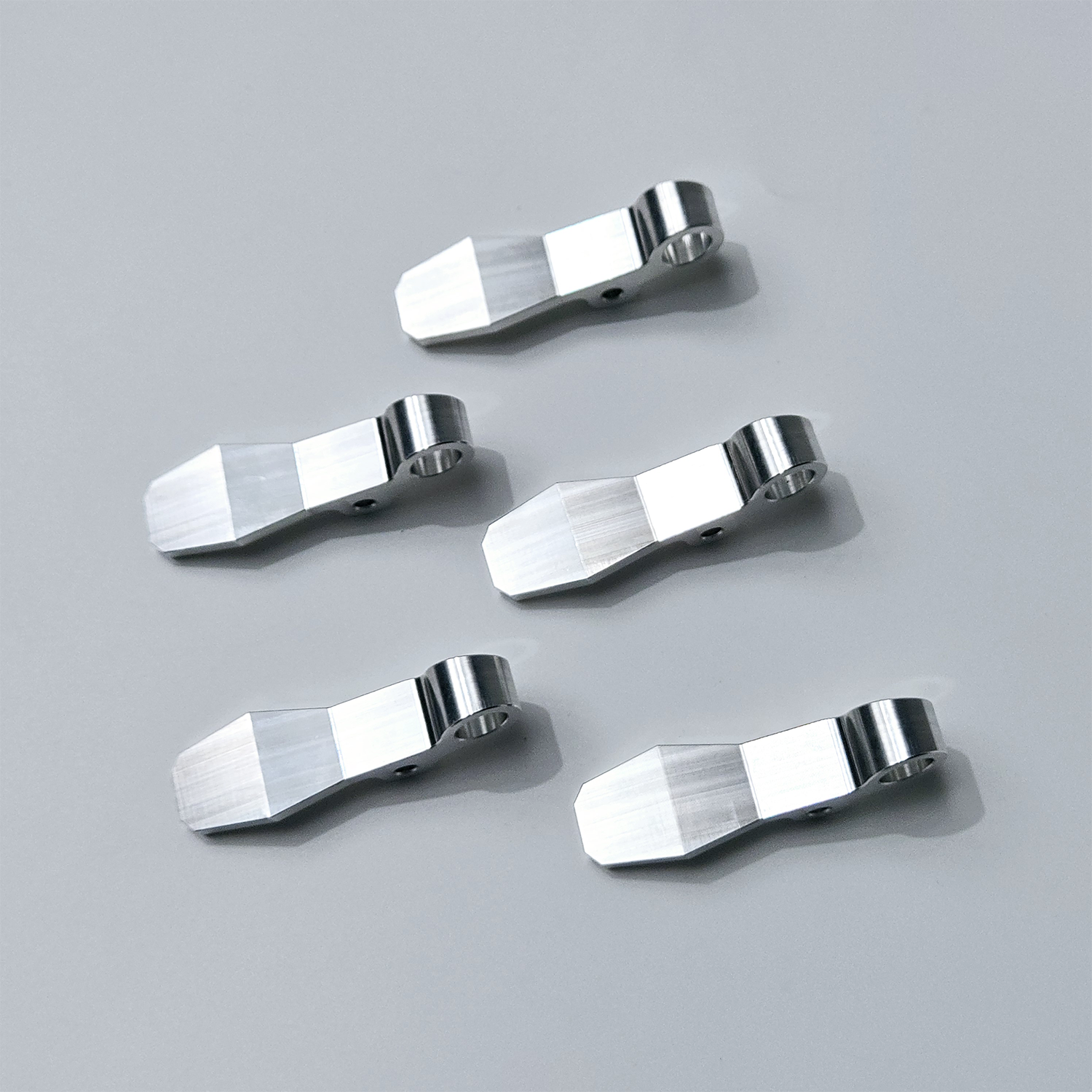

Comment la découpe laser assure des ébauches précises pour les opérations de formage en aval

La découpe au laser garantit une précision dimensionnelle dès le départ lors de la fabrication. Elle permet d'obtenir des pièces brutes aux bords parfaitement propres et maintient des tolérances de l'ordre de ± 0,1 mm, même sur des matériaux d'une épaisseur allant jusqu'à 25 mm. Contrairement aux outils physiques qui s'usent avec le temps, les lasers vaporisent directement le métal qu'ils découpent. Cette méthode élimine les incohérences gênantes observées avec les méthodes traditionnelles telles que le poinçonnage ou le sciage, où l'usure des outils affecte les résultats. Les machines haut de gamme peuvent répéter des positions avec une précision de seulement 5 microns grâce à des codeurs linéaires avancés. Pour les fabricants produisant de grandes séries de pièces devant être embouties ou pliées de manière constante, ce niveau de précision fait toute la différence pour assurer une qualité uniforme sur des milliers d'unités.

Intégration aux systèmes CAO/FAO pour un flux de travail fluide dans le formage précis de métaux

De nos jours, les services de découpe laser fonctionnent en étroite collaboration avec des systèmes CAO/FAO, ce qui permet de créer automatiquement des motifs d'imbriquation et de générer des trajectoires d'outil. Une étude récente menée en 2024 sur la production de tôlerie a révélé que lorsque les fabricants connectent leurs équipements de cette manière, ils réalisent une économie d'environ trois quarts du temps de configuration normalement nécessaire pour la programmation manuelle. Les machines peuvent effectivement ajuster des paramètres laser tels que la fréquence d'impulsion allant de 100 à 2000 Hz, ainsi que régler la pression du gaz auxiliaire entre 0,5 et 20 bar, le tout en fonction des informations issues de modèles 3D. Cela garantit une qualité de coupe constante, qu'il s'agisse d'acier inoxydable, d'aluminium ordinaire ou de matériaux spéciaux en alliage, sans nécessiter une surveillance humaine continue du processus.

Obtention de largeurs de découpe inférieures à 0,05 mm grâce à la technologie laser à fibre

Les lasers à fibre peuvent découper des matériaux avec des largeurs de coupe extrêmement étroites, parfois aussi fines que 50 micromètres, ce qui est en réalité plus mince qu'un seul cheveu humain. Ce niveau de précision en fait un outil idéal pour la fabrication de pièces miniatures utilisées dans les appareils électroniques et le matériel médical, où chaque millimètre compte. Ces systèmes laser fonctionnent à une longueur d'onde d'environ 1,07 micromètre et délivrent des densités de puissance comprises entre 300 et 400 watts par millimètre carré. En pratique, cela signifie qu'ils créent des zones thermiquement affectées beaucoup plus réduites pendant le découpage et réduisent les pertes de matière d'environ 23 pour cent par rapport aux lasers CO2 traditionnels. Lorsqu'ils travaillent sur des tôles d'acier doux de 2 mm d'épaisseur, les opérateurs obtiennent régulièrement des finitions de surface dont la rugosité est inférieure à 1,6 micromètre. De telles surfaces lisses sont essentielles pour les étapes de fabrication ultérieures nécessitant des tolérances extrêmement serrées.

Courbure à répétabilité élevée par pliage à la presse-plieuse

Les plieuses CNC offrent une précision angulaire de ±0,1° grâce à des entraînements servo-électriques et à une mesure angulaire assistée par laser. La séquence de pliage automatisée garantit des résultats constants sur des séries de production dépassant 10 000 cycles, avec une répétabilité de 99,8 %. Ce niveau de contrôle est essentiel pour les pièces complexes à multiples plis, comme les boîtiers électriques et les supports mécaniques, où la cohérence géométrique influence les performances lors du montage final.

Rôle des plieuses CNC et de l'outillage avancé dans le maintien de la précision dimensionnelle

Des innovations clés améliorent la maîtrise des tolérances sur les plieuses modernes :

• Systèmes de bridage dynamique : Compensent la déformation du bâti, préservant la planéité des pièces longues de plus de 2 mètres
• Butées arrière multi-axes : Positionnent la matière avec une précision de 0,01 mm au moyen de codeurs linéaires
• Outillage rectifié de précision : Les matrices isolées au carbure augmentent la durée de vie de l'outil de 40 % par rapport à l'acier outil standard

La surveillance intégrée de la force et les algorithmes adaptatifs corrigent en temps réel le rappel des matériaux, permettant un taux de réussite au premier essai supérieur à 92 % pour les composants en acier inoxydable et en aluminium.

Étude de cas : Atteindre une tolérance de ±0,1 mm à l'aide de systèmes de pliage automatisés

Une entreprise fabriquant des boîtiers pour actionneurs robotiques a récemment installé une plieuse CNC équipée d'un système de changement automatique d'outils et de systèmes d'alignement visuel. Ce qui s'est produit ensuite était assez impressionnant : elle est parvenue à réduire les incohérences dimensionnelles, passant d'une tolérance de plus ou moins 0,3 millimètre à seulement 0,1 mm sur quinze formes de pliage différentes. Après inspection des produits finis, il s'est avéré que près de 98 pièces sur 100 respectaient effectivement ces tolérances plus strictes. Cela a permis de jeter beaucoup moins de pièces défectueuses chaque mois, économisant environ dix-huit mille dollars uniquement en frais de rebut. De plus, ces améliorations ont permis de se connecter directement aux services de découpe laser sans avoir besoin d'étapes d'usinage supplémentaires, ce qui a considérablement simplifié l'ensemble du processus de production.

Principes de l’emboutissage profond dans la formation précise de tôles

Le procédé d’emboutissage profond prend des tôles plates et les transforme en formes tridimensionnelles sans joints en les comprimant entre un poinçon et une matrice. Ce qui distingue cette méthode des autres techniques d’étirage, c’est qu’elle conserve l’épaisseur du matériau à peu près constante dans toute la pièce, généralement comprise entre un demi-millimètre et quatre millimètres d’épaisseur, même lors de la création de pièces plus profondes que leur diamètre. Un examen récent des données sectorielles provenant d’ASM International datant de 2022 a révélé un aspect intéressant de cette technique. Lorsque les fabricants maîtrisent parfaitement la vitesse du poinçon et ajustent correctement la pression exercée par le serre-flan, ils peuvent réduire de près de moitié l’apparition de ces rides indésirables. Cela rend l’emboutissage profond particulièrement adapté à la fabrication de tubes, de boîtiers et d’autres formes nécessaires dans les industries où la précision est primordiale, comme les composants aérospatiaux ou les dispositifs médicaux.

Préserver l'intégrité du matériau tout en réalisant des géométries complexes

Des outillages avancés et une lubrification optimisée empêchent le déchirement aux angles vifs (R < 2t) et limitent l'amincissement à moins de 15 % de l'épaisseur initiale. La surveillance en temps réel de la déformation à l'aide de capteurs piézoélectriques ajuste dynamiquement la pression d'emboutissage, maintenant ainsi les taux de rebut en dessous de 3 % (Journal of Materials Processing Technology, 2023).

Étude de cas : Emboutissage profond de haute précision dans la production d'injecteurs automobiles

Un important fournisseur a récemment commencé à fabriquer des buses d'injecteur en acier inoxydable 304L selon ce qu'il appelle un procédé d'étirage profond en cinq étapes. La première étape consiste en la découpe, suivie d'une opération d'étirage primaire. Ensuite intervient une étape de recuit destinée à adoucir le métal, avant de revenir à un nouvel étirage. La dernière étape consiste en un poinçonnage permettant de créer les ouvertures nécessaires. Cette méthode donne également d'excellents résultats. Ils sont parvenus à obtenir une concentricité d'environ ± 0,05 mm, ce qui est assez impressionnant. Les temps de cycle ont diminué d'environ 30 % par rapport aux méthodes traditionnelles d'usinage CNC. Et lors des tests effectués à une pression de 200 bar, les fuites sont restées bien inférieures à 0,001 %. En termes de volume de production, ils produisent environ 1,2 million d'unités par an tout en maintenant les déchets de matériaux sous contrôle, à seulement 0,8 %. Ces caractéristiques répondent effectivement aux exigences strictes des normes d'émission Euro 7, selon le rapport industriel de l'année dernière sur la fabrication automobile.

Profilage par laminage pour une précision continue en production de longue série

Aperçu du profilage par laminage comme technique de haute précision et cohérence

Le profilage par laminage fonctionne très bien pour produire de nombreuses pièces simultanément, car il façonne progressivement des bandes métalliques à travers environ 10 à 20 postes de rouleaux alignés avec précision. Le procédé de formage à froid offre des résultats très précis, avec une tolérance d'environ 0,1 mm, tout en avançant à plus de 100 pieds par minute. Ce qui distingue le profilage par laminage de méthodes telles que le poinçonnage est sa capacité à créer des profils longs et ininterrompus, comme les profilés en U ou en Z, sans déformation due à la chaleur. Étant donné que la forme reste constante sur toute la longueur, cette technique devient essentielle lorsque les projets exigent des matériaux ayant une apparence et des performances identiques sur des centaines, voire des milliers de mètres.

Garantir l'uniformité des composants longs pour des applications médicales et industrielles

Le profilage par laminage est largement utilisé par les fabricants d'équipements médicaux pour des éléments comme les panneaux de blindage contre les radiations et les systèmes de rails d'IRM. Les tolérances sont ici très importantes : en effet, tout écart supérieur à 0,2 mm par rapport aux spécifications peut compromettre gravement les normes de sécurité des patients. En observant d'autres secteurs, les gaines de ventilation HVAC doivent conserver une épaisseur de paroi comprise dans une fourchette de ± 0,3 mm, même sur des distances atteignant 30 mètres. Les installateurs de panneaux solaires comptent également sur des rails profilés par laminage, car ils nécessitent une surface plane afin d'optimiser l'exposition au soleil. Des recherches publiées l'année dernière ont également révélé des résultats intéressants : les rails de cockpit aéronautiques fabriqués par profilage présentaient environ 40 % de points de contrainte en moins par rapport à des pièces similaires produites par usinage CNC. Cela paraît logique lorsqu'on considère comment les différentes méthodes de fabrication influencent l'intégrité des matériaux dans le temps.

Tendance : Lignes de profilage par laminage à entraînement servo permettant des changements rapides et un contrôle plus précis

La nouvelle génération de systèmes électro-servo de profilage par rouleaux réduit considérablement ces longues périodes de changement de série, ramenant parfois des heures à seulement quelques minutes grâce à des profils numériques enregistrés couvrant plus de 500 types de produits différents. Les lignes de production modernes ajustent désormais automatiquement l'espacement des rouleaux et les réglages de pression, atteignant des tolérances angulaires aussi précises que ± 0,1 degré. Une telle précision est cruciale lors de la fabrication de petites enceintes perforées destinées aux batteries des voitures électriques. Un important fabricant de pièces automobiles a constaté une réduction d'environ 60 % des problèmes de ressort après avoir commencé à utiliser ces profileuses intelligentes équipées de capacités d'intelligence artificielle. Ces systèmes apprennent essentiellement le comportement des matériaux pendant le traitement et apportent des corrections en temps réel pour compenser les effets de mémoire qui compromettraient autrement la qualité du produit final.

Hydroformage contre emboutissage : vers une précision accrue dans la fabrication de composants légers

Pourquoi l'hydroformage offre une meilleure précision dimensionnelle et une élasticité réduite

Dans le procédé d'hydroformage, un fluide sous pression façonne le métal contre une face de la matrice, répartissant ainsi la contrainte de manière relativement uniforme sur toute la surface. Ce processus atteint généralement des tolérances de l'ordre de ± 0,15 mm, ce qui est particulièrement impressionnant. Comparé aux méthodes traditionnelles d'emboutissage, l'hydroformage réduit les problèmes d'élasticité de 30 à même 40 pour cent environ, selon une étude publiée en 2023 dans le Journal international des technologies de fabrication avancées. L'absence de points de contact tranchants entre la matrice et le métal permet d'éviter l'amincissement localisé du matériau. Cela contribue à maintenir la résistance mécanique sur l'ensemble de composants complexes, comme les plaques de piles à combustible automobiles ou les systèmes de conduits aéronautiques, où l'intégrité structurelle est primordiale.

Étude de cas comparative : pièces de châssis hydroformées versus embouties dans les véhicules électriques

Une évaluation des composants structurels de véhicules électriques a montré que les longerons transversaux en aluminium hydroformés offraient une rigidité torsionnelle supérieure de 18 % par rapport aux versions embouties, tout en réduisant le poids de 2,1 kg par unité. Les pièces hydroformées maintenaient une épaisseur de paroi dans une plage de ±5 % sur les surfaces courbes, alors que les pièces embouties présentaient des variations de 12 à 15 %, entraînant une durée de vie en fatigue plus courte lors des tests de durabilité.

Perspectives futures : cellules hybrides d’emboutissage et d’hydroformage pour la mise en forme métallique de précision de nouvelle génération

Certains fabricants commencent à tester des cellules de production hybrides dans lesquelles ils combinent des méthodes traditionnelles d'estampage pour les formes de base avec des techniques d'hydroformage pour les zones complexes à tolérances élevées. Selon les premiers essais effectués dans des usines exploitant ces systèmes, les temps de cycle ont été améliorés d'environ 23 % par rapport à l'hydroformage classique seul. L'utilisation des matériaux a également augmenté d'environ 15 %, principalement parce que les pièces peuvent être disposées plus efficacement dans les matrices. Ce qui rend ces configurations particulièrement intéressantes, ce sont les ajustements de pression contrôlés par intelligence artificielle. Les machines apprennent en effet au fur et à mesure, passant sans interruption du travail sur des composants en acier inoxydable à celui sur divers alliages d'aluminium. Ce type de flexibilité transforme la manière dont les usines abordent les opérations de formage métallique dans différents secteurs industriels.
